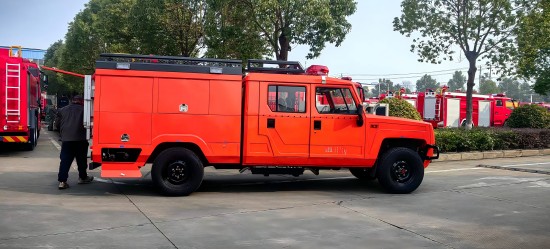

JDF5040TGPBAW6型遠程供排水搶險車整車功能簡介

1、整車采用四驅原裝雙排北汽汽車制造廠有限公司 BAW2043HM561D 輕型四驅越野底

盤改裝而成多功能森林草原滅火主戰車，整車具備：水罐、水泵、不銹鋼高壓管道、不銹

鋼高壓閥門、排污余水口、注水口、吸水口、溢流口、安全泄壓閥、人孔、液位顯示、壓

力顯示、流量顯示、轉速顯示、電子油門、器材箱、器材箱照明、智能控制系統、絞盤、

警燈、車頂行李架。可加裝小型增壓滅火泵出水口 衛星定位行駛記錄儀、前后倒車影像、

附加油箱等。

2、整車由消防員乘員室和車身兩大部分 成，乘員室為原裝雙排，可乘坐 2+3 人,

形成 5 人滅火戰斗小組，該車為外露罐結構，車身前部為水罐，后部為器材箱，器材箱內

部布置合理，可根據客戶要求靈活訂制搭建，具有空間大、裝載多等特點，器材箱下部為

泵房。載液罐體為優質碳鋼，與底盤采用螺栓連接，載水 1500kg，裝備了高壓消防泵：此

泵具有壓力大、流量大、揚程大、吸程遠、輸送距離遠等優勢。該車輛結構緊湊，配置完

備，機動性強，主要適用于水源較遠山區、地形復雜的森林草原路況，以及山高林密、針

闊混交丘陵地帶、廠礦、碼頭、校園、小區等人流密集、城中村及老舊小區道路狹窄區域

的突發火

3、通過一個控制按鈕實現泵出水、炮出水、水帶接口出水三種功能，操作快捷簡單

4、整車為模塊式設計，整車為底盤、罐體、器材箱、管道閥門、操作系統等幾大模塊

連接拼裝而成，可通過拆卸來維修保養后重新拼裝不影響使用性。

5、水泵取力器轉速顯示、壓力顯示、流量顯示，罐體液位顯示，高壓自動安全泄壓裝

置。

6、車輛尾部設置一個 DN65 快速式吸水口與一個罐出水供泵并設有閥門開關可轉換，

設一個 DN65 快速式注水口帶閥門，車輛左右兩側各設一個 DN25 和一個 DN40 出水口帶閥門

開關與森林水帶接口，設一個 DN40 與炮連接管道。結合車輛設計圖、實物照片、文字說明

詳細描述水路系統。

7、車輛主要功能是通過底盤發動機取力器連接車載水泵邊吸邊遠程高壓供水到海撥高

山上，連接一根 DN40 水帶水槍或通過水帶分水器分多個 DN25 水槍：對風力滅火機無法滅

掉的大火、對正在燃燒樹冠的燃火、對地上厚度較大樹葉覆蓋層隱藏燃火、對已滅掉的火

場冒煙火星復燃火、對坡陡無路人無法到達的火點 ，復雜地形火災地貌能實現精準、高

效、徹底、輕松解決滅火難題。
